電機效率為什么不能達到100%？

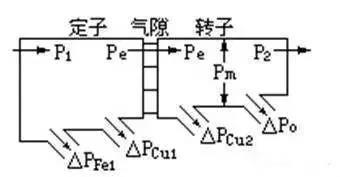

從下面圖看電機功率傳遞如下：
? 輸入功率P1
? 定子鐵損△ PFe1
? 定子銅損△ PCu1
? 轉子銅損△ PCu2
? 機械損耗△ Po
? 輸出功率P2
? 電機效率
? 鐵損包括磁滯損失與渦流損失
? 銅損是指定、轉子的直流電阻造成的損耗
1. 超高效電機在每個能量損失環節進行改進:
1.優化設計減少機械損耗△ Po
? 高質量球軸承, 減少摩擦和振動
? 鎖緊的軸承減少端間隙
? 風扇和風扇罩設計為適宜的冷卻和更安靜的運行
? 更小的風扇產生更小的損耗
? 更低的電機運行溫度使得更小的風扇可以使用
2. 優化設計減少了定子銅損△ PCu1
? 更多的繞線
? 改進的槽的設計
? ISR (Inverter Spike Resistant) 磁線提供高至100倍的電壓峰值抵抗力
? 電機定子兩端都有端部綁帶
? 低的溫升 (< 80°C)
? F 級絕緣系統
? 在允許最高溫度上限下，運行溫度每低10°C 可使絕緣壽命加倍
3. 優化設計減少了轉子銅損△ PCu2和機械損耗
? 改進轉子絕緣
? 高壓沖模鑄鋁轉子
? 轉子動平衡
4. 設計減少了鐵損△ PFe1
? 更薄的矽鋼疊片
? 改進鋼的特性以達到更低的損耗并且提供同樣的性能
? 優化的氣隙
